基于单片机的直流稳压电源设计外文翻译资料

 2022-12-08 11:12

英语原文共 5 页,剩余内容已隐藏,支付完成后下载完整资料

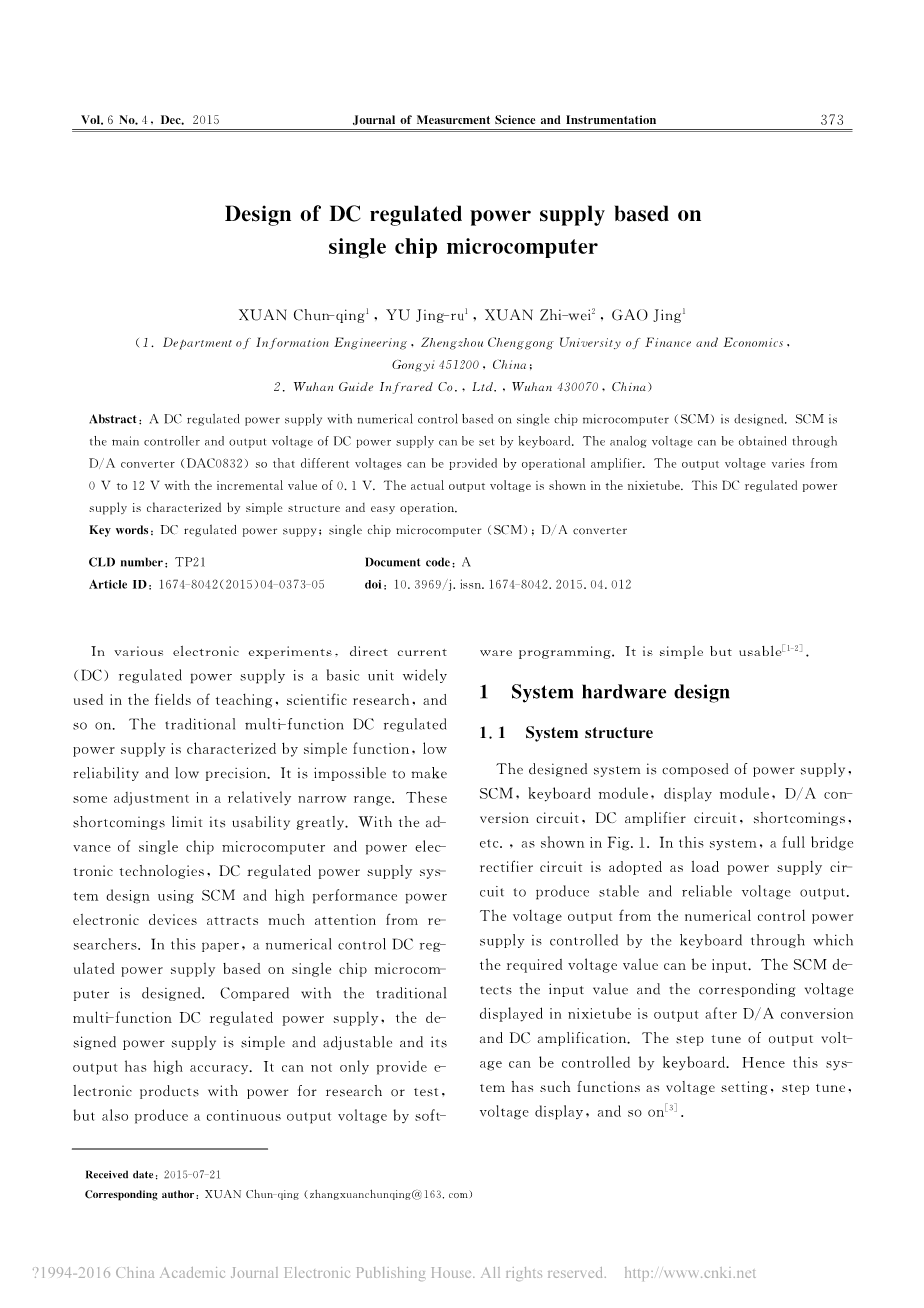

基于单片机的直流稳压电源设计

摘要:设计了基于单片机的数控直流电压源。以单片机为主控制器,通过键盘设置直流电源的输出电压,经D/A转换后(DAC0832)输出模拟量,再经过运算放大器输出不同的电压。电压输出范围0-12v,步进值为0.1V,可由数码管显示实际输出电压值。电路结构简单、操作方便,可满足各类电子实验的要求。

关键词:直流电压源;单片机;D/A转换器

在各种电子实验中,直流稳压电源是广泛应用于教学,科研等领域的基本单元。传统的多功能直流稳压电源的特点是功能简单,可靠性低,精度低。随着单片微机和电力电子技术的发展,使用SCM和高性能电力设备的直流稳压电源系统设计吸引了越来越多的用户。非常注意重新搜索。本文设计了基于单片微型计算机的数字控制直流稳压电源,与传统多功能直流稳压电源相比,设计简单可调,输出精度高。它不仅为电子产品提供研究或测试的电源,而且通过软件编程产生连续的输出电压。它是简单的但可用的。

1系统硬件设计

1、1系统结构

设计系统由电源,SCM,键盘模块,显示模块,D/A转换电路,直流放大电路,缺点等,如图1所示。在该系统中,采用了全桥式电路作为负载电源电路产生稳定可靠的电压输出。从数字控制电源输出的电压由键盘控制,通过该键盘可以输入所需的电压值.SCM检测输入值,并且在D / A转换和DC放大之后输出在数码管中显示的相应的电压。输出电压可以通过键盘控制。本系统具有电压设置,步进调谐,电压显示等功能。

图1 系统结构

1、2电源电路

开关电源可以在输入电压的波动相对较大时输出稳定的电流,但是容易产生对控制电路产生影响的高频电磁噪声。因此,采用线性稳压电源作为负载电路。

首先,在通过变压器以220/15的比率和50W的输出功率降低家用电压之后,使用桥式整流器电路以获得波动的DC。由于大量交变电流(AC)组件这种波动的DC,必须使用滤波电路来滤除这些分量以获得平滑的输出电压。

1、3控制模块

控制模块是系统的核心,用于整体协调和智能管理SCM的工作包括键盘控制,电压显示控制,短路保护控制,报警控制等。

本文选择AT89C52作为控制核心,如图2所示。

图2 AT89C52控制模块的电路图

在图2中,当P0用作I / O输出端口时,输出电路必须连接4.7kOmega;的上拉电阻以创建高电平输出,P1负责键盘和触发器控制.P1.0,P1.1和P1.2更改为关键步控制位,步进增量位和步进减量位。通过连接上拉电阻和三个外部键盘实现抖动的消除,如图3所示。

图3 键盘控制电路图

在显示模块中,采用数码管并由三极管8550驱动.P1.5和P1.6分别连接到三极管8550的基极,以确保数码管控制的位选择是有效的低电压电平,如图4所示。另外,P1.3控制D / A转换,P2与数据通信DAC0832连接。

图4 电压显示电路图

该模块由DAC0832,积分放大器TL082,参考电压源( 15V)等组成.8位DAC0832基本满足精度要求。D / A数据接口与SCM的P2端口连接。DAC0832芯片选择信号受控 通过SCM的P1.3pin。来自DAC0832IOUT2的恒定电流输出将外部阻抗转换为电压.DAC0832与TL082连接,同时从D / A转换得到的电流转换为所需的电压,如图5所示。

图5 电压输出电路图

1、5辅助电源

辅助电源主要实现对SCM,D / A转换器等5 V和15 V的电压转换。辅助电源电路图如图6。

图6 辅助电源电路图

从图6可以看出,由变压器提供的24V的辅助交流电源,辅助电源的输入功率由24V变压器的辅助线圈提供。稳定的24V供电作为输入电源通过使用整流桥整流和通过电容C2滤波获得三端稳压器LM7815。因此,在通过电容C5对输出进行滤波之后,可以获得具有15V幅度的稳定的直流电压。LM7805的输出电路和LM7815类似。LM7805的输出电压也由两个电容滤波,5V电压作为SCM的电源输出。输出电压满足要求后多模拟。

2系统软件设计

系统软件主要负责密钥管理,板扫描,D / A转换,数码管显示,系统在上电时首先被初始化,同时显示预设电压值和缺陷输出电压。然后根据按下的键调用子程序。该程序可以监视是否按下一个键。

如果检测到按键,则可以显示相应的信息和/或相应地执行用于输出电压的程序。在键盘扫描程序中,可以通过读取不同的键来实现0.1V和1V的电压变化步骤。可精确控制输出电压。程序流程图如图7所示。

图7 主程序流程图

3实验分析

为了测试系统精度,根据图1所示的逻辑结构设计硬件。将源代码写入SCM进行硬件控制。测试结果如表1所示。

表1 测试结果

键盘设定值(V)

输出电压(V)

测量电压(V)

0.5

0.5

0.5

1

1.0

0.99

2.5

2.5

2.49

4

4.0

4.01

6

6.0

6.00

8

8.0

7.99

10

10.0

10.00

12

12.0

11.99

在表1中,基于SCM的DC稳压电源系统可以输出稳定的电压。系统误差在10以内,小到满足实际应用。

4结论

基于SCM的DC稳压电源,结构简单,操作方便,高精密输出和稳定的输出电压。整个供电系统可以实现智能,内部故障自检报警,动态数字显示,直流电压等级控制和高精度步进电压调节的多种选择,减少了电源故障排除时间,提高了集成智能服务水平。因此,在高精度数控电源领域具有相当高的实用价值。

参考文献

[1]刘兴桥,卢秀银,唐碧强。基于单片机的高精度数字直流电流源设计[J]。计算机信息,2006,22(11):99-102。

[2]吴恒宇,唐敏丽,何灵。基于89S51单芯片数字控制直流电压源的设计。制造自动化,2010,32(1):95-96。

[3]邓建华。基于单片机的直流稳压电源设计。科学技术信息,2010,32(7):142-144。

[4]吴千勇。一种数控直流电源设计。科技信息,2010,(27):46-47。

[5]罗振平。基于单芯片设计的稳定直流电源系统。机电与电子信息,2010,32(21):36-37。[6]张红。基于单片机和高精度程序设计与实现的稳压电源。电子技术与软件工程,2014,32(11):50-52。

[7]梁吉锋,于国强,刘瑞妮。基于单片微机的高功率电源设计。电子制造,2015,22(11):12-14。

[8]谢林杰,林伟鹏。基于单芯片的设计与实现微电脑数控调光电源。电子世界,2014,32(7):52-53。
