谷城至竹溪公路第十二标段施工图设计开题报告

 2020-02-20 09:02

1. 研究目的与意义(文献综述)

1. 课题的目的与意义

1.1目的与意义

本次毕业设计选题为谷城至竹溪公路(以下简称本项目),本项目起于谷城县境内福银高速公路襄(樊)十(堰)段,终于竹溪县鄂陕省界,途经谷城、保康、房县、竹山、竹溪等5县。该项目的建设对于促进湖北省骨架公路网的早日形成,尽快发挥网络效应具有切实的促进作用;谷城经竹溪、平利至安康公路是鄂陕两省经济和文化交流的重要通道,加快其建设,对于改善鄂陕之间的交通运输条件,加强我国中、西部的沟通与联系,促进中部崛起和西部大开发战略的实施,加快沿线地区社会经济发展等方面都具有十分重要的意义;同时项目所处地区水电、矿产、旅游资源丰富,项目的实施能从根本上改变本区域交通不便的状况,促进该区域的资源开发和经济发展,对全面建设小康社会具有十分重要的意义。

剩余内容已隐藏,您需要先支付后才能查看该篇文章全部内容!

2. 研究的基本内容与方案

2.设计内容与目标

2.1 设计内容

(1)详细研究路线所在地区的自然条件等及其对公路设计、施工和养护的影响,提出在该地区道路建设的理由

(2)道路类型、等级的确定和技术标准论证,路线设计

(3)路基、路面及排水设计

(4)支挡及防护工程设计

(5)桥涵设计

2.2 设计预期目标

(1)综合运用有关基础课、专业基础课及专业课的所学知识,依照国家颁有关设计规范,认真完成毕业设计规的多项任务;

(2)学会获取信息、遇到问题查找资料、独立思考的本领,掌握路基路面工程设计方法内容,掌握路面设计参数的确定、选用及计算方法;掌握公路勘测设计的程序与方法,达到熟练从事公路专业设计的能力;

(3)说明设计原则,考虑设计问题的条件与原因,说明材料规格、施工技术、施工方法、程序、要求、质量控制标准等,设计图表中要有总说明和各篇的分说明;

(4)要求能独立地、认真地完成毕业设计内容,设计思想正确、合理、图纸清晰、正确,设计计算准确无误,文理通顺、字迹端正,对设计中一些问题有独特的见解。

3.3拟采用的技术方案及措施

1)道路类型、等级的确定和技术标准论证。

查《公路工程技术标准》2014版[5],可将交通量组成资料中车辆类型划分为以下类型,且各自交通量(辆/日)分别为:

小客车:830 中型车:2860 大型车:4510

中、大型车折算成小型车系数分别为2.5、4.0,拟定设计年限为15年,初始年平均日交通量N1=26020,预估设计年限内设计车道的累计交通量Ne=59610。由此拟定该条道路为双向四车道一级公路。

由于该地区地形比较复杂,平曲线、竖曲线线性较差,因此将设计速度定为80km/h。

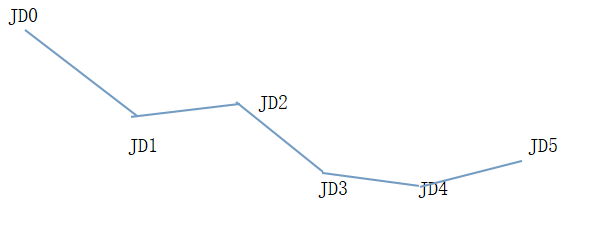

路线方案一 该方案总体上地势比较平缓,路基稳定性良好,但需要跨越众多的地势低洼的藕塘沟渠且在架桥线路上线性不能很好满足要求,沿线地形也比较复杂,路线较长,工程量较大。

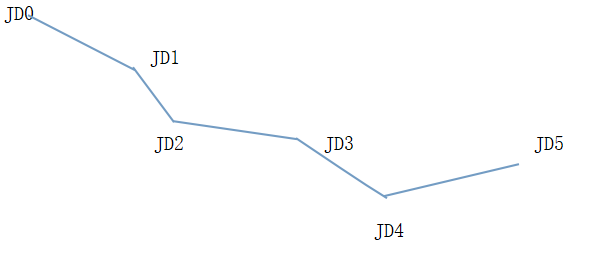

路线方案二 路线总体上地势平坦,有利于施工的进行,且线形指标良好,有利于保证行车舒适性,但对占用耕地和破坏植被的面积较大。

2) 公路路线平面线型设计:

结合地形条件拟定适当的平面线形,确定平曲线半径与缓和曲线参数等指标,用坐标法计算各交点的偏角,计算出交点间距,计算出平曲线要素和曲线主点桩号,沿路线推算出全线公路里程,用计算机软件完成图表绘制。

3)公路路线纵断面设计

其设计指标如下:

设计车速KM/h

直线最大长度 m

直线最小长度 m

圆曲线最小半径 m

缓和曲线最小长度 m

80

1600

同向曲线

480

400

70

反向曲线

130

最大纵坡 %

最小纵坡%

5

不小于0.3

(1)里程桩号、地面高程与地面线、设计高程与设计线路以及施工填挖值等;

(2)设计的纵坡度和坡长;

(3)竖曲线及其要素、平面上的直线及平曲线;

(4)沿线桥涵及人工构造物位置、类型及孔径,跨线桥尚应示出交叉方式。

4)公路路线横断面设计

(1)点绘各横断面的横向地面线;

(2)确定路基宽度;

(3)按弯道半径大小分别拟定超高加宽值;

(4)根据纵断面设计资料,按设计标高在路基设计表上逐桩进行计算,完成路基设计表;

(5)按路基设计表数据,绘出横断面设计线;

(6)最后进行土石方计算与调配。

5)路基防护与加固工程设计 选择路基防护类型和一座挡土墙设计与计算。

6)路基路面排水综合设计

(1)调查和采集数据;

(2)排水设施布设。

7)桥涵设计

(1)确定涵洞的位置、结构类型及主要尺寸;

(2)确定中(小)桥的桥型、桥位、结构类型

桥型设计指标包括桥梁总跨径的确定,桥梁的分孔,桥面标高与桥下尽空,桥上与桥头的纵坡设计。

8)路基路面工程设计与方案比选

根据平、纵、横断面图及有关的地质、水文、材料供应、交通量等资料进行路面结构设计计算,并进行方案比较,推荐最优方案。

(1)沥青路面设计:交通量计算;路面结构组合设计;路面各结构层设计参数的确定与厚度计算;进行路面结构层优化设计;

(2)水泥混凝土路面设计:交通量计算;路面结构组合设计;混凝土路面厚度计算;绘制混凝土板接缝图。

9)编写设计说明书

编写设计说明并撰写英文摘要。

3. 研究计划与安排

4.进度安排

第1-2周(2019.2.18-2019.3.3) 熟悉设计资料,撰写开题报告;

第3周(2019.3.4-2019.3.10) 开题报告审查,路线方案设计;

剩余内容已隐藏,您需要先支付后才能查看该篇文章全部内容!

4. 参考文献(12篇以上)

5.参考文献

[1] 童申家 廖方方 王乾 《中外公路》 2017

剩余内容已隐藏,您需要先支付 5元 才能查看该篇文章全部内容!立即支付
