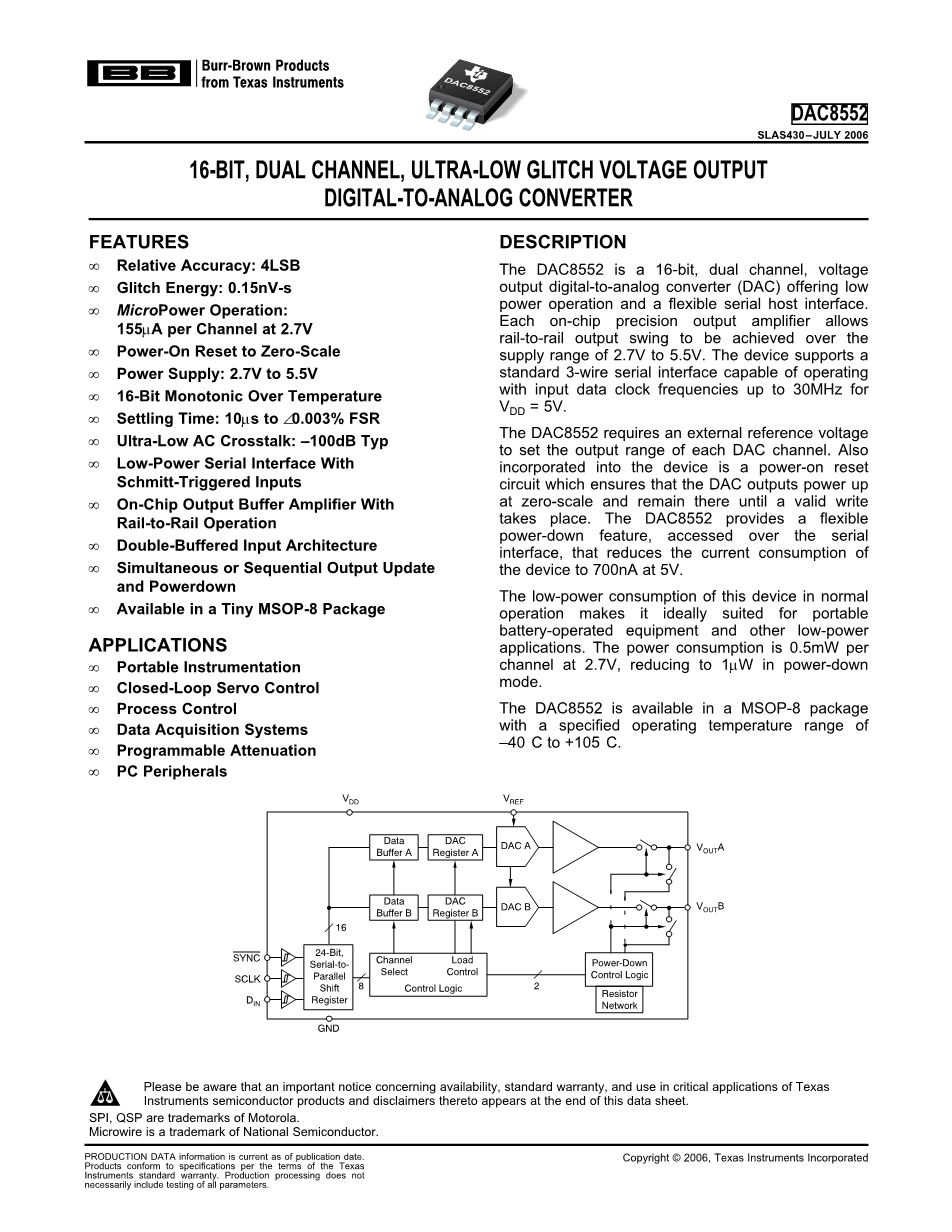

16位，双通道，超低故障，电压输出数字至模拟转化器
特征：
· 相对精度：4LSB
· 毛刺能量：0.15nV-s
· 微功率操作：在2.7V每通道155ma
· 上电复位到零刻度
· 电源供电：2.7V至5.5V
· 16位恒温
· 建立时间：10ms的plusmn;0.003% FSR
· 超低的交流串扰：–100dB的典型值
· 用低功耗串行接口施密特触发输入
· 用轨到轨操作的片上输出缓冲放大器
· 双缓冲输入结构
· 同步或顺序输出更新和断电
· 在微小的MSOP-8包裹中就能找到
应用：
· 便携式仪器
· 闭环伺服控制
· 过程控制
· 数据采集系统
· 可编程衰减
· PC外设
描述：
dac8552是16位，双通道电压输出数模转换器（DAC），它提供低功耗操作和灵活的串行主机接口。每个片上精密输出放大器允许轨到轨输出摆幅实现超过2.7V至5.5V的电源范围。在VDD = 5v 的时候，设备支持标准的3线串行接口可操作输入数据的时钟频率到达30mhz。
dac8552需要一个外部参考电压设置每个DAC通道的输出范围。该设备也包含一个上电复位电路，以确保DAC输出功率在零规模，并保持在那里，直到一个有效的写发生。dac8552提供了一个灵活的省电功能，访问串行接口，这样就在5V电压下降低了器件的电流消耗至700nA。
该设备在正常运作的低功耗使其非常适合便携式电池供电设备和其他低功耗应用。2.7V时每通道功耗为0.5mW，掉电模式下功耗降至1mW。DAC8552采用MSOP-8封装，工作温度范围为-40°C至 105°C。
图一
请注意，在本数据表的最后，有关可用性，标准保修和在Texas Instruments半导体产品和免责声明的关键应用中的使用的重要通知。
SPI，QSP是Motorola，Inc.的商标。
Microwire是美国国家半导体的商标。
所有其他商标均为其各自所有者的财产。

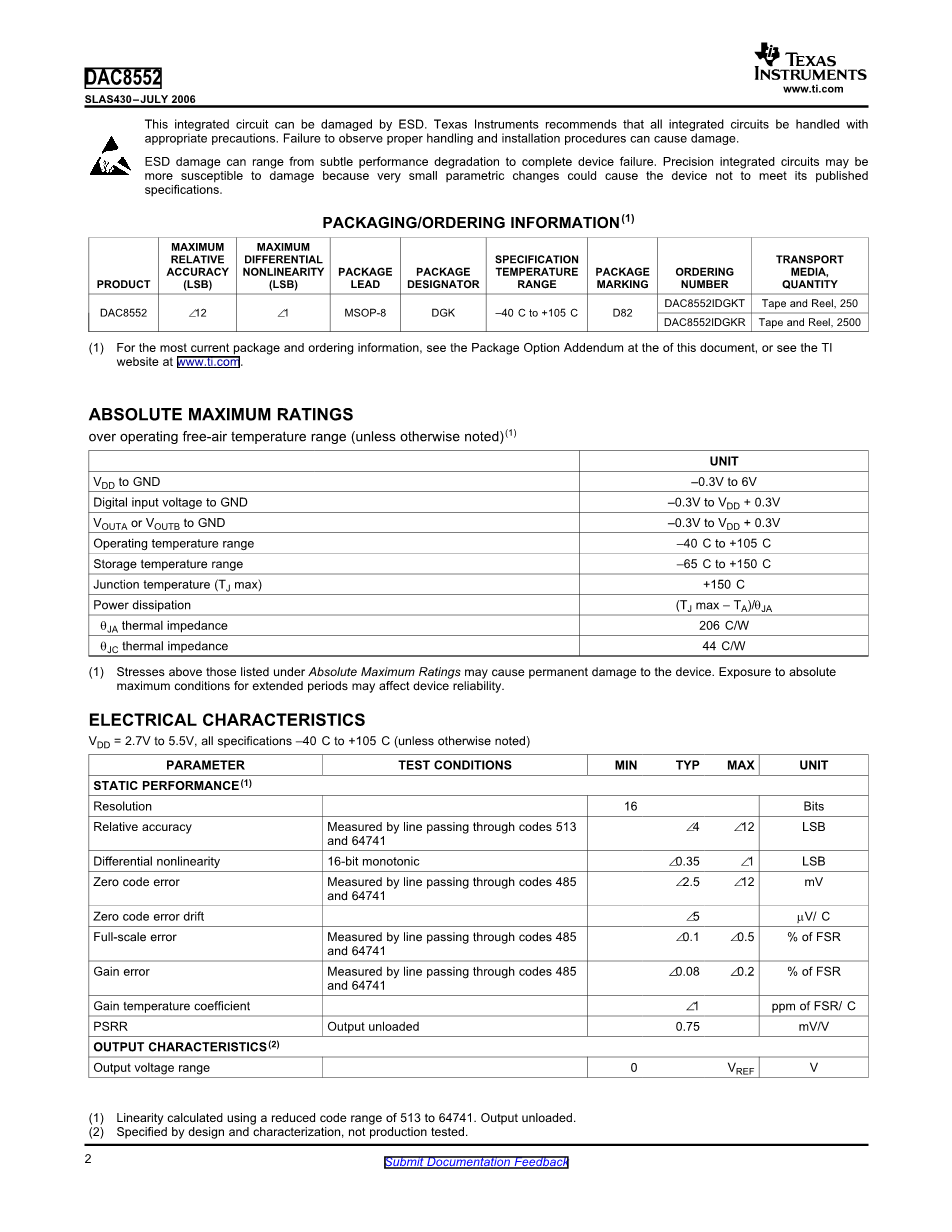

该集成电路可能会被ESD损坏。 德州仪器建议以适当的预防措施处理所有集成电路。 不遵守正确的操作和安装步骤可能会导致损坏。
ESD损坏可以从微妙的性能下降到完全的器件故障。 精密集成电路可能更容易受到损坏，因为非常小的参数变化可能导致器件不符合其发布规格。
包装/订购信息
|
产品 |
最大相对精度 |
差异非线性最大值 |
包装领导 |
包装服务器 |
规格温度范围 |
包装标记 |
订购号码 |
运输媒体数量 |
|
DAC8552 |
plusmn;12 |
plusmn;1 |
MSOP-8 |
DGK |
–40°C 到 105°C |
D82 |
DAC8552IDGKT |
卷带式，250 |
|
DAC8552IDGKR |
卷带式，2500 |
有关最新的封装和订购信息，请参阅本文档中的包选项附录，或参见TI网站www.ti.com
绝对最大额定值
超过运行的空气温度范围（除非另有说明）
|
单元 |
||
|
VDD至GND |
–0.3V to 6V |
|
|
数字输入电压到GND |
–0.3V to VDD 0.3V |
|
|
VOUTA或VOUTB到GND |
–0.3V to VDD 0.3V |
|
|
工作温度范围 |
–40°C to 105°C |
|
|
存储温度范围 |
–65°C to 150°C |
|
|
结温（TJ最大） |
150°C |
|
|
功耗 |
(TJ max – TA)/qJA |
|
|
热阻抗 |
qJA |
206°C/W |
|
qJC |
44°C/W |
|
超过绝对最大额定值列出的值可能会对设备造成永久性损坏。 长时间暴露于绝对最大条件可能会影响设备的可靠性。
电气特性
VDD = 2.7V至5.5V，所有规格均为-40°C至 105°C（除非另有说明）
|
参数 |
测试条件 |
最小 典型 最大 |
单元 |
|
静态性能 |
|||
|
解析度 |
16 |
位 |
|
|
相对准确度 |
通过代码513和64741 |
plusmn;4 plusmn;12 |
LSB |
|
微分非线性 |
16位单调 |
plusmn;0.35 plusmn;1 |
LSB |
|
零代码错误 |
通过代码485和 64741 |
plusmn;2.5 plusmn;12 |
mV |
|
零代码错误漂移 |
plusmn;5 |
mu;V/°C |
|
|
全尺寸错误 |
通过代码485和 64741 |
plusmn;0.1 plusmn;0.5 |
% of FSR |
|
增益错误 |
通过代码485和 64741 |
plusmn;0.08 plusmn;0.2 |
% of FSR |
|
增益温度系数 |
plusmn;1 |
ppm的FSR /℃ |
|
|
PSRR |
输出卸载 |
0.75 |
mV/V |
（I）线性度使用缩减的代码范围513到64741计算，输出卸载。
电气特性（续）
VDD = 2.7V至5.5V，所有规格均为-40°C至 105°C（除非另有说明）。
<td
剩余内容已隐藏，支付完成后下载完整资料</td
资料编号：[613411]，资料为PDF文档或Word文档，PDF文档可免费转换为Word
|
参数 |
测试条件 |
最小 典型 最大 |
单元 |
|
输出特性 |
0 VREF |
V |
|
|
输出电压稳定时间 |
至plusmn;0.003％FSR 0200h至FD00h，RL = 2kW; 0pF lt;C L lt;200pF |
8 10 |
ms |
|
RL = 2kW; CL =500pF |
12 |
||
|
压摆率 |
1.8 |
V/ms |
|
|
电容负载稳定性 |
RL =infin; |
470 |
pF |
|
RL = 2kOmega; |
1000 |
||
|
代码改变毛刺冲动 |
1LSB围绕主要进位变化 |
0.15 |
nV-s |
|
数字馈通 |
数字线路上的50kW串联电阻 |
0.15 |
nV-s |
|
直流串扰 |
相邻通道全尺寸摆动 VDD = 5V, VREF = 4.096V |
0.25 |
LSB |
|
交流串扰 |
1kHz正弦波 |
–100 |
dB |
|
直流输出阻抗 |
在中点输入 |
1 |
Omega; |
|
短路电流 |
VDD = 5V |
50 |
mA |
|
VDD = 3V |
20 |
||
|
上电时间 |
退出掉电模式，VDD = 5V |
2.5 |
mu;s |
|
退出掉电模式，VDD = 3V |
5 |
mu;s |
|
|
交流性能 |
|||
|
SNR |
BW = 20kHz，V -85 DD = 5V，fOUT = 1kHz 去除第19个谐波用于SNR计算 |
95 |
dB |
|
THD |
-85 |
||
|
SFDR |
87 |
||
|
SINAD |
84 |
||
|
参考输入 |
|||
|
参考电流 |
VREF = VDD = 5.5V |
90 120 |
mu;A |
|
VREF = VDD=3.6V |
|||
